钢材退火的经典诠释(去应力退火） - 热处理 - 热加工企业名录

钢材退火的经典诠释(去应力退火）

去应力退火的目的是释放残余应力！

如果钢加热或冷却不均匀，则会产生内应力，也称为残余应力。这种残余应力通常是在焊接过程中产生的。例如，由于工件加热不均匀，只在某一点局部加热，然后冷却。但是，在铣削或车削过程中，工件也可能产生残余应力，因为工件的加工区域可能会出现高温。在淬火过程中，淬火变形也是由不均匀冷却产生的残余应力引起的。

这种残余应力会降低工件的强度。在随后的加工过程中，如果残余应力突然释放，则可能导致工件变形。因此，在某些情况下，必须消除工件中的残余应力。这是通过消除应力退火来实现的。

在应力消除退火中，工件被加热至PSK线以下550°C至650°C范围内退火。应力消除的效果是基于加热材料的强度在较高温度下降低的事实来评判。如果屈服强度（热屈服强度）低于残余应力值，则这些应力通过塑性变形减小。位错开始相应地运动。

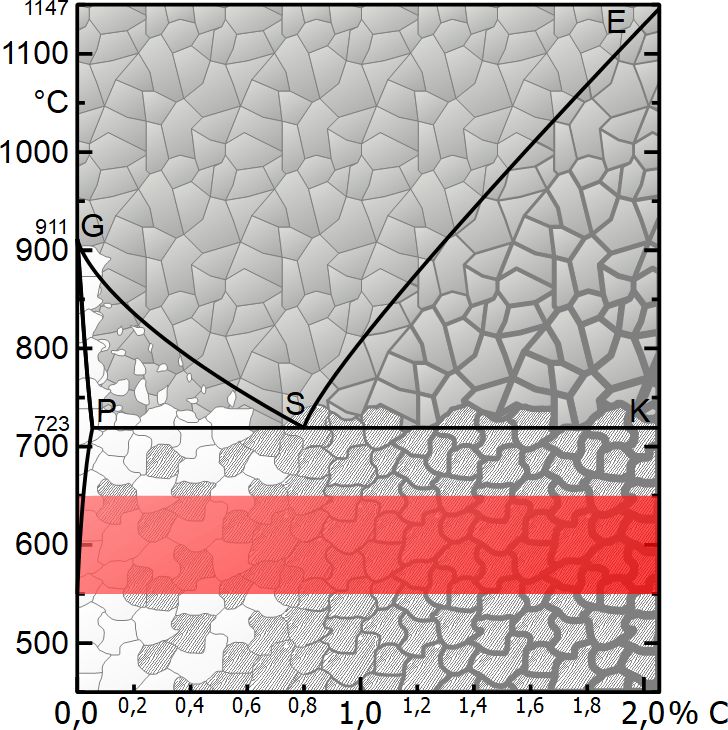

去应力退火的温度范围

因此，残余应力只能被永远减少到相应的热屈服点的最大值。退火后，必须缓慢冷却工件，以避免应力再次出现。在大多数情况下，工件在放置在退火炉中保持静止。

应力宋体残余工件

铸造技术

炼钢技术

锻造技术

轧钢技术

理化技术

热处理

焊接技术
