铸造曲轴与锻造曲轴的区别

曲轴是发动机中最重要的部件。它承受连杆传来的力,并将其转变为转矩通过曲轴输出并驱动发动机上其他附件工作。曲轴受到旋转质量的离心力、周期变化的气体惯性力和往复惯性力的共同作用,使曲轴承受弯曲扭转载荷的作用。因此要求曲轴有足够的强度和刚度,轴颈表面需耐磨、工作均匀、衡性好。



  曲轴到底应该选择锻造的,还是铸造的呢?目前车用发动机曲轴材质有球墨铸铁和钢两类。国内中小型功率柴油机曲轴 85%以上采用球墨铸铁。随着市场对发动机质量要求的不断提高,一些中、轻型汽车的发动机曲轴毛坯已逐渐改为锻造成型。这类曲轴锻件的加工余量、拔模斜度和错模量一般都要求较小,且精度要求较高。


锻造成型对锻造设备的导向精度,以及锻件的脱模手段提出了更高的要求,而这些要求在一般的模锻锤上生产时很难达到的。由于热模锻压力机极有很高的导向精度和顶出机构,成为锻造企业用于生产高精度曲轴的首选设备。


模锻法将金属棒料或钢锭通过一系列锻模成形为曲轴毛坯。这种方法生产率和材料利用率高,金属锻造流线好,曲轴形状和尺寸更精确,与自由锻相比,可大大减少机械加工的工时。同时锻造方法锻造的曲轴,具有内部金属流线的全纤维性,可以提高20%以上的疲劳强度。


因此,曲轴的生产需要根据不同的产品用途,选择不同的材质,不同的工艺进行生产。


一、原理不同


1、铸造曲轴:主要是以冲天炉为主的生产设备,铁水未进行预脱硫处理;其次是高纯生铁少、焦炭质量差。采用冲天炉熔化铁水,经炉外脱硫,然后在感应电炉中升温并调整成分。在国内铁水成分的检测已普遍采用真空直读光谱仪来进行。


2、锻造曲轴:以热模锻压力机、电液锤为主机的自动线是锻造曲轴生产的发展方向,这些生产线将普遍采用精密剪切下料、辊锻(楔横轧)制坯、中频感应加热、精整液压机精压等先进工艺,同时配有机械手、输送带、带回转台的换模装置等辅机,形成柔性制造系统(FMS)。

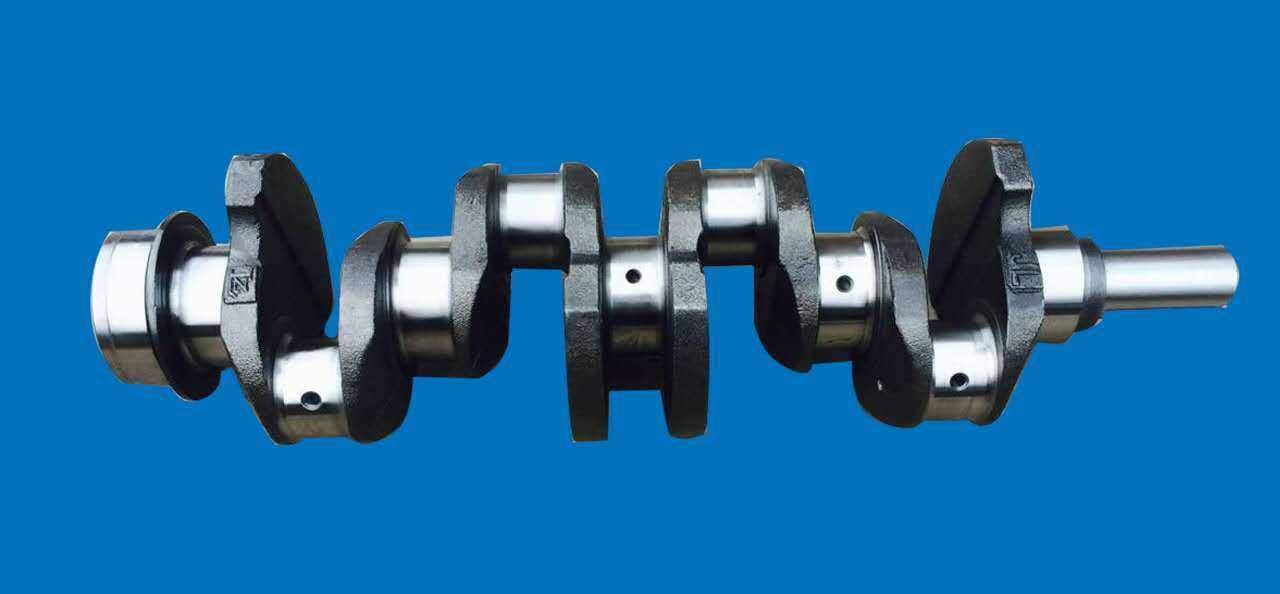

曲轴锻造1


二、 工艺特点不同


1、铸造曲轴:该工艺制作的砂型具有无反弹变形量等特点。


2、锻造曲轴:具有内部金属流线的全纤维性。


三、两者的优势


1、铸造曲轴:有研发周期快,金属利用率高,设备简单,产品性能优越等优点。


2、锻造曲轴:可以提高20%以上的疲劳强度。

曲轴锻造


曲轴锻造要求金属
